会员登录
水泥熟料中各项矿物组成对水泥强度有什么影响？
2016年05月20日
水泥熟料中主要的矿物组成有硅酸三钙（C3S）、硅酸二钙（C2S）、铝酸三钙（C3A）、铁铝酸四钙（C4AF）四种，各矿物强度成长与时间关系如下图：

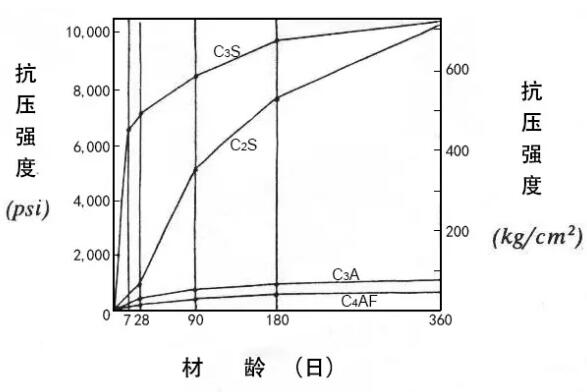

波特兰水泥主要矿物相强度伸展曲线
由图中可以很清楚的看出：
C3S的早期强度比其他矿物高出许多，C2S在28天后才会有较大的强度伸展，到龄期约一年强度才能和C3S大致相等，所以C3S含量较高的水泥有较高早期强度，长期强度也不低；
C2S含量较高的低热水泥，早期强度较低，长期强度等于或高于一般硅酸盐水泥；
C3A的自体水硬性很低，但由于有促进C3S水合的功用，所以对早期强度发展占有非常重要地位；
C4AF对水泥强度的贡献小，是造成水泥颜色呈灰黑色的主要原因。
打印 | 标签：
水泥地理版权与免责声明
-
① 水泥地理gcement已申请注册，凡本网注明"来源：水泥地理"的所有文字、图片和音视频稿件，版权均为"水泥地理"独家所有，任何媒体、网站或个人在转载使用时必须注明来源"水泥地理"。违反者本网将依法追究责任。
② 本网转载并注明其他来源的稿件，是本着为读者传递更多信息之目的，并不意味着赞同其观点或证实其内容的真实性。 其他媒体、网站或个人从本网转载使用时，必须保留本网注明的稿件来源，禁止擅自篡改稿件来源，并自负版权等法律责任。违反者本网也将依法追究责任。
③ 如本网转载稿涉及版权等问题，请作者一周内来电或来函联系。
